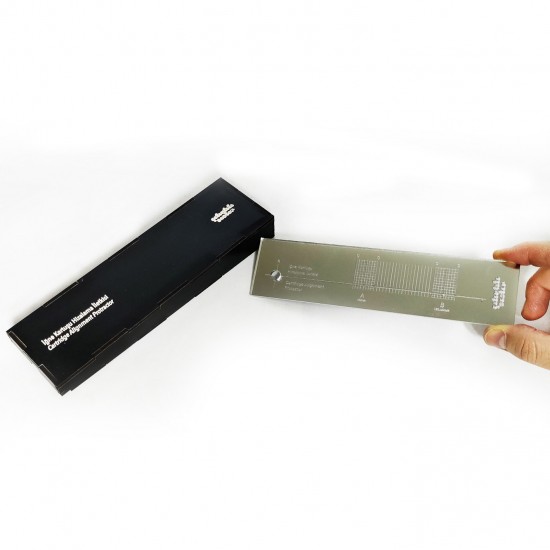

Kartuş Hizalama İletkisi (Protractor)

Protractor, iğne kartuş pozisyonunun ayarlanarak iğneden en yüksek verimi almanızı sağlar. Özellikle plağın iç oluklarında izleme hatalarını ortadan kaldırmaya yardımcı olur.

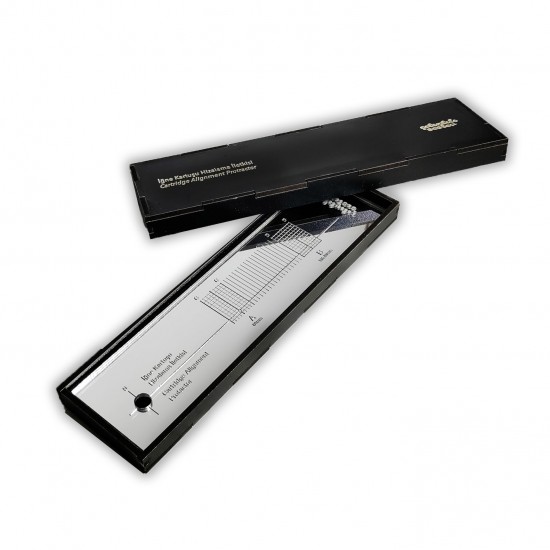

Kartuş Hizalama İletkisi Protractor, aynalı yapısı sayesinde hizalamada kolaylık sağlar. Çift görüntülü bir şekilde kartuşu doğru pozisyona getirmenize yardımcı olur.

Özellikler

• Boyut : 185x45x3 mm
• Kalibrasyonu doğrulayıcı ayna görünümlü hammadde
• 3 mm'lik ürün yüksekliği sayesinde iğne plak üzerindeymiş gibi ayarlama yapılabilir.

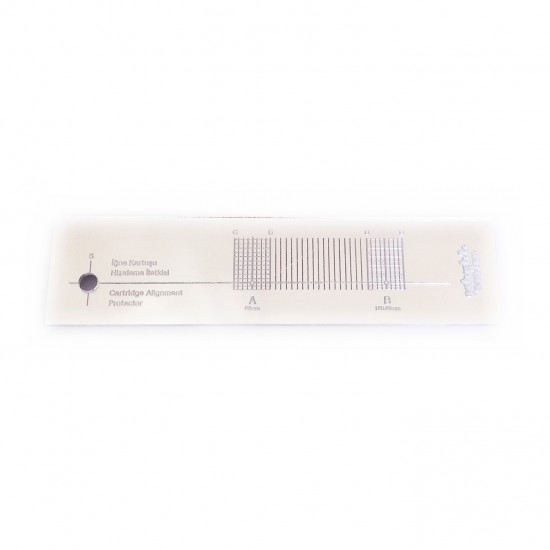

• Bearwald şablonu (A:66 mm / B: 120.89 mm)

Kartuş açısı dengesi ayarlanabilir ve denge seviyesi hizalama için herhangi bir pikap üzerinde ölçülebilir.

Kullanım Talimatı

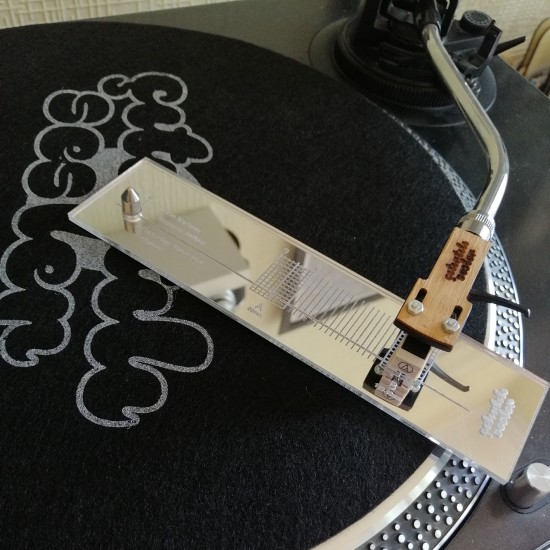

1. İletkiyi pikabınızın orta mili üzerine yerleştirin.
2. İğnenin koruyucusu çıkarılmış haldeyken, iğneyi A noktasına yavaşça yerleştirin.
3. Kartuşu, kartuşun kenarları kılavuz çizgileri C ile paralel olacak şekilde döndürün.
4. İğneyi B noktasına koyun ve kenarların kılavuz çizgilerine D paralel olduğunu doğrulayın.
5. Kartuş kenarları B noktasında paralel değilse, kartuşu ileriye veya geriye doğru hareket ettirin ve iki tarafa da paralel olana kadar 2-4 arasındaki adımları tekrarlayın.

İğne Kartuşu Hizalama İletkisinin PDF versiyonuna bu bağlantıdan ulaşabilirsiniz.
